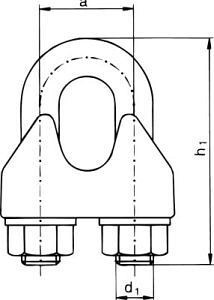

Sicherheits-Drahtseilklemme, ähnlich EN 13411-5 (ehemals DIN 1142), galvanisch verzinkt/gelb chromatiert

Hinweis:
Lt. Fachausschuss „Metall- und Oberflächenbehandlung, Hannover“ sind zur Herstellung von Seilendverbindungen mit Drahtseilklemmen nach EN 13411-5 (DIN 1142) ab sofort folgende Änderungen der Handhabung zu beachten. Siehe aktuelle Tabelle:
Umrechnung in kg: 1 kg = 9,81 Newton.

Seil-Ø Erforderliches Erforderliche Zugkraft Erforderliche Anzahl
Anziehmoment im Bügelgewinde der Drahtseilkemmen
N·m N
5 2,20 2,300 5
6,5 3,85 3,200 5
8 6,60 4,700 6
10 9,90 7,100 6
13 36,30 15,400 6
16 53,90 21,000 6
19 74,47 28,900 6

Hinweis: Anschlagseile mit Drahtseilklemmen DIN 1142 sind nur zur einmaligen Verwendung zugelassen.
Erforderliches Anziehmoment: 3,85 N/m;
erforderliche Zugkraft im Bügelgewinde: 3,200 N;
erforderliche Anzahl der Drahtseilkemmen: 5.
